一軸減圧弁 GV222-VA/GV223-VA | 水栓パーツ
¥5,500(税込)
220ポイント獲得!
商品詳細
過度な給水圧から水まわり機器類を保護し、水栓の消耗を抑える圧力抑制弁です。
コンパクトで省スペース。ウォーターハンマーも低減できます。
![一軸減圧弁 画像](https://makeshop-multi-images.akamaized.net/mizsei/shopimages/82/06/1_000000000682.jpg)
ねじの向きについて
一次側がメスネジの通常仕様と一次側がオスネジのオスメス逆仕様があります。
![通常仕様とオスメス逆仕様の図](https://makeshop-multi-images.akamaized.net/mizsei/shopimages/82/06/2_000000000682.jpg)
一軸減圧弁の特長
- ●ダイヤフラム式ではなく、ばね構造を採用している事により安定した圧力特性になります。
- ●本体をφ約30mmのサイズまで落とし込む事で、コストを抑えた商品です。
- ●管の線上に施工できるため、ミニ減圧弁よりもさらに施工スペースをコンパクトにできます。
- ●流量を絞る節水タイプです。
![流量測定結果(2次側圧力0.2MPaの時)](https://makeshop-multi-images.akamaized.net/mizsei/shopimages/82/06/3_000000000682.jpg)
![流量測定結果(2次側圧力0.3MPaの時)](https://makeshop-multi-images.akamaized.net/mizsei/shopimages/82/06/4_000000000682.jpg)

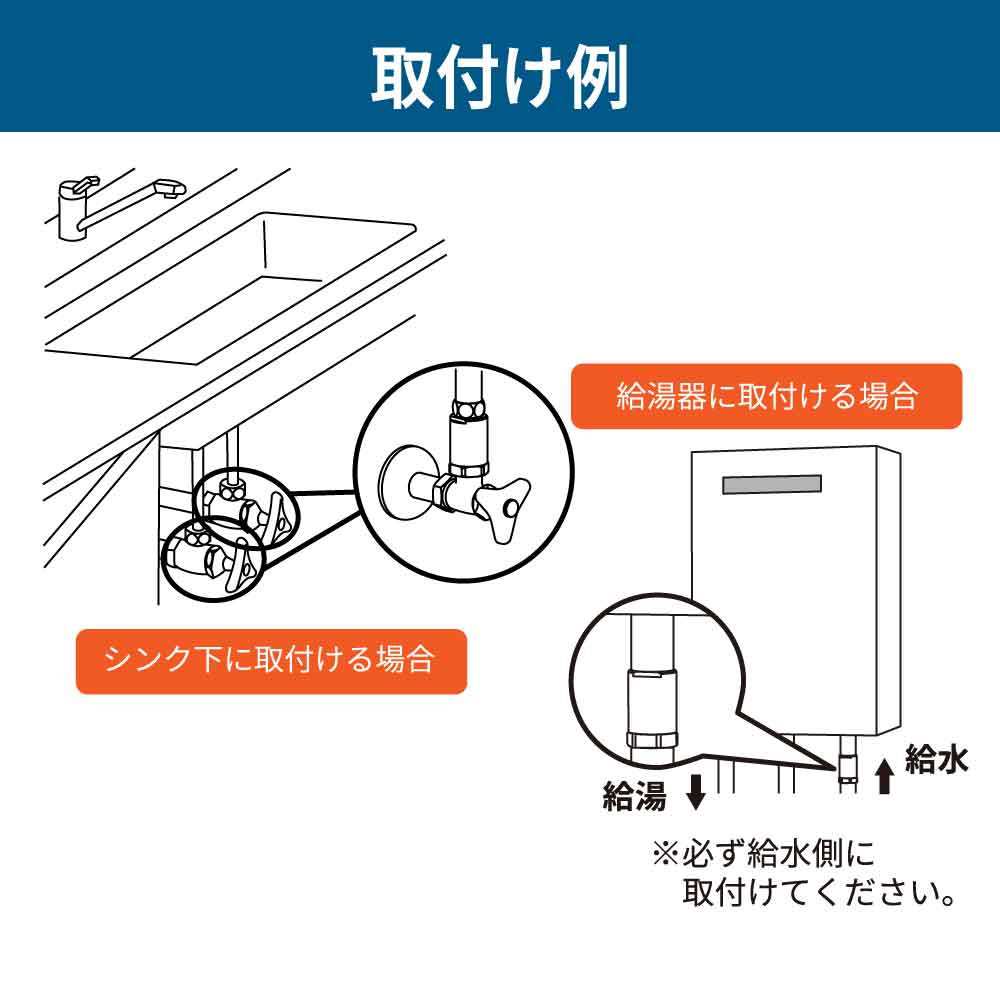

取付け例
![一軸減圧弁施工例](https://makeshop-multi-images.akamaized.net/mizsei/shopimages/82/06/7_000000000682.jpg)
![一軸減圧弁寸法図](https://makeshop-multi-images.akamaized.net/mizsei/shopimages/82/06/6_000000000682.jpg)
材質
青銅・POM・SUS・EPDM
GV222-VA
二次側設定圧力:0.3MPa±0.04MPa
一次側設定圧力:最大0.75MPa
流量:18L/min(0.3MPa時)
GV222-VA2
二次側設定圧力:0.2MPa±0.04MPa
一次側設定圧力:最大0.75MPa
流量:15L/min(0.2MPa時)
GV223-VA
オスメス逆タイプ
二次側設定圧力:0.3MPa±0.04MPa
一次側設定圧力:最大0.75MPa
流量:18L/min(0.3MPa時)
GV223-VA2
オスメス逆タイプ
二次側設定圧力:0.3MPa±0.04MPa
一次側設定圧力:最大0.75MPa
流量:18L/min(0.3MPa時)
